回路電阻測試儀_AD5110_5120_技術參數
根據電力設備預防性試驗規程《DL/T 596 — 1996 》的要求，各種開關設備的導電回路電阻測試，其測試電流不得小于100A。由于接觸面氧化、接觸緊固不良等原因導致接觸電阻增大，在大電流流過時，接觸點溫度升高，這更加速接觸面氧化，使接觸電阻進一步增大，持續下去將產生嚴重事故，因此有要經常或定期對接觸電阻進行測量。

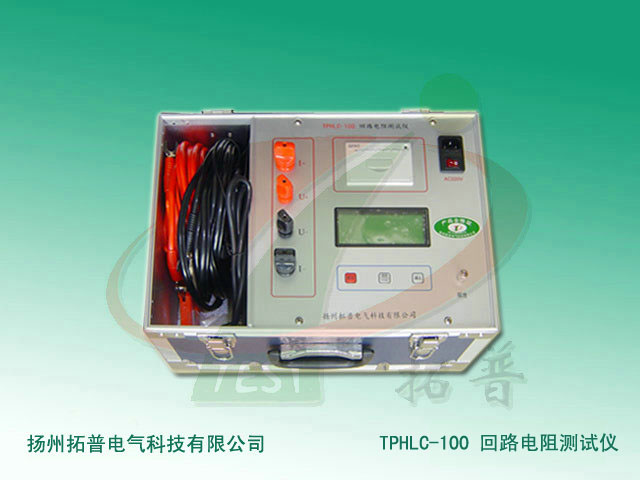

本儀器可測試高壓開關（斷路器）主觸頭、開關母線接點、母線上接觸部件和其他流經大電流接點的導電回路電阻（接觸電阻）。儀器采用100A恒流輸出，高的輸出電壓達10V（為常規儀器的數倍），因此可采用截面較細的測試線，減輕了現場測試人員的勞動強度。測試數據背光液晶顯示，適用于不同的工作環境。儀器采用頂開式結構，體積小、重量輕、功能強、操作簡便，為生產及現場測場測試人員設計。
技術參數
1 分類環境組別：屬GB6587.1-86《電子測量儀器環境試驗總綱》中的Ⅲ組儀器（即可在野外環境使用）。
２結構形式與尺寸
◇型式：便攜式
◇主機尺寸：415×319×168 mm
◇質量：6Kg
３使用電源
◇工作電源：電壓AC220V±10%，頻率50Hz±10%
◇電流輸出：
型號：AD5110 輸出電流 100A
型號：AD5120 輸出電流 100A/200A
４使用環境
◇環境溫度：-20℃～50℃
◇相對濕度：≤80%
◇工作方式：風冷、間歇
５測試指標
◇測試范圍：0～20000μΩ
◇準確度：讀數1%±1字
◇分辨率：1μΩ
信息整理：揚州拓普電氣科技有限公司
本儀器可測試高壓開關（斷路器）主觸頭、開關母線接點、母線上接觸部件和其他流經大電流接點的導電回路電阻（接觸電阻）。儀器采用100A恒流輸出，高的輸出電壓達10V（為常規儀器的數倍），因此可采用截面較細的測試線，減輕了現場測試人員的勞動強度。測試數據背光液晶顯示，適用于不同的工作環境。儀器采用頂開式結構，體積小、重量輕、功能強、操作簡便，為生產及現場測場測試人員設計。
技術參數
1 分類環境組別：屬GB6587.1-86《電子測量儀器環境試驗總綱》中的Ⅲ組儀器（即可在野外環境使用）。
２結構形式與尺寸
◇型式：便攜式
◇主機尺寸：415×319×168 mm
◇質量：6Kg
３使用電源
◇工作電源：電壓AC220V±10%，頻率50Hz±10%
◇電流輸出：
型號：AD5110 輸出電流 100A
型號：AD5120 輸出電流 100A/200A
４使用環境
◇環境溫度：-20℃～50℃
◇相對濕度：≤80%
◇工作方式：風冷、間歇
５測試指標
◇測試范圍：0～20000μΩ
◇準確度：讀數1%±1字
◇分辨率：1μΩ
信息整理：揚州拓普電氣科技有限公司
