      TPDLC 電纜故障測試儀是維護各種電纜的重要工具，它能夠迅速地找準故障點并及時排除故障，確保電纜線路的正常運行， 保證有線通信和電力輸送的暢通。目前市場上常用的電纜故障測試儀多屬于智能型，其工作原理及組成介紹如下：
1、電纜故障測試儀的基本原理
      根據故障的探測原理，當儀器處于閃絡觸發方式時，故障點瞬時擊穿放電所形成的閃絡回波是隨機的單次瞬態波形，因此測試儀器應具備存儲示波器的功能，可捕獲和顯示單次瞬態波形。TPDLC 電纜故障測試儀采用數字存儲技術，利用高速A/D轉換器采樣，將輸入的瞬態模擬信號實時地轉換成數字信號，存儲在高速存儲器中，經CPU微處理器處理后，送至LCD顯示控制電路，變為時序點陣信息，于是在LCD屏幕上顯示當前采樣的波形參數。
      當儀器處于脈沖觸發方式時，儀器按一定周期發出探測脈沖加入被測電纜和輸入電路，即時啟動A/D工作，其采樣、存儲、處理和顯示與前述過程相同。LCD顯示屏上應有反射回波。
2、電纜故障測試儀的組成
      電纜故障測試儀是以微處理器為核心，控制信號的發射、接收及數字化處理過程。

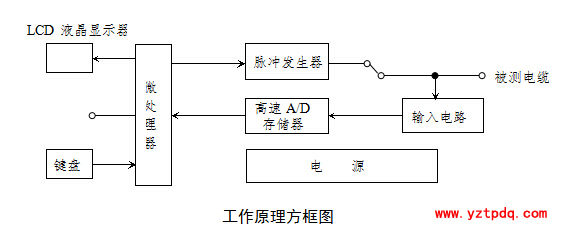

      儀器的工作原理方框圖如上圖所示。微處理器完成的數字處理任務包括：數據的采集、儲存、數字濾波、光標移動、距離計算、圖形比較、圖像的比例擴展，直到送LCD顯示。也可根據需要由通訊口與PC機通訊。
      脈沖發生器是根據微處理器送來的編碼信號，自動形成一定寬度的邏輯脈沖。此脈沖經發射電路轉換成高幅值的發射脈沖，送至被測電纜上。
      高速A/D發生器是將被測電纜上返回的信號經輸入電路送高速A/D采樣電路轉換成數字信號，最后送微處理器進行處理。
      鍵盤是人機對話的窗口，操作人員可根據測試需要通過鍵盤將命令輸入給計算機，然后由計算機控制儀器完成某一測試功能。
      以上介紹涉及到的一款產品是TPDLC電纜故障測試儀，它是揚州拓普電氣科技有限公司全新打造的一款高性價比電纜故障檢測儀器，能對電纜的高阻閃絡故障、高低阻性的接地、短路和電纜的斷線、接觸不良等故障進行測試，若配備聲測法定點儀，可準確測定故障點的準確位置。特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。
      信息整理：揚州拓普電氣科技有限公司    信息來源：www.51mingtian.com
